旋流曝氣器

TL-450型

產品屬性:

名稱 參數
設備型號 旋流曝氣器TL-450
單只覆蓋面積 3~6㎡
單臺供氣量 0.4~0.6m³/min
溶氧效率 ≥18%(6m水深,清水測試)
動力效率 >5kg/(kw·h)
壓力損失 1-2KPa
材質 超高分子特殊材料(質量輕、強度高、耐腐蝕、不易結垢)

      TL型可提升旋流曝氣器是由日本京都大學環境研究所與日本鈴木株式會社聯合研發的應用于好氧生化段的曝氣充氧攪拌裝置。旋流曝氣器具有高效節能(氧利用率高、壓損極)、不易堵塞、使用壽命長、少維護、減少剩余污泥量、減少臭味產生及安裝簡單(帶水安裝)等諸多優點。廣泛應用于國內外的造紙、印染、化工、食品、制藥、滲濾液及其它廢水處理行業,是目前替代傳統充氧曝氣方式的理想選擇;配合使用流動填料及環境微生物制劑,將取得更優異的處理效果。了解旋流曝氣器價格請撥打24小時熱線:400-1751199.

  • 工作原理
  • 產品特點
  • 產品優勢
  • 模塊化安裝

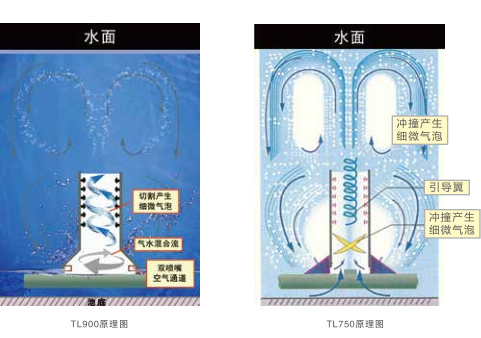

旋流曝氣器結構

      可提升式旋流曝氣器利用大小蘑菇頭的粉碎作用,形成氣液混合物的提升、攪拌和充分混合;該曝氣頭包括進氣管、多層切割器、筒體等。在工作過程中,氣體從底部進入,由于氣提作用,混合液在筒內、外循環流動,氣液上升過程中,在筒內部產生多次切割,形成直徑2mm左右小氣泡。氣液充分混合及不斷循環對流,增強了氧傳遞速率和利用率。

泰譽,上海泰譽,上海泰譽節能環保,泰譽環保,可提升式曝氣器,可提升曝氣,提升式曝氣器,曝氣器,曝氣頭,旋流曝氣器,旋流曝氣,旋流式曝氣器,旋流曝氣,旋流微泡曝氣器,旋流曝氣器廠家,高效旋流曝氣器,旋流曝氣頭,新型旋流曝氣器,旋流曝氣器結構圖,曝氣器價格,曝氣廠家,曝氣頭廠家,曝氣裝置,曝氣公司,上海曝氣器,進口曝氣器,旋流微泡曝氣器,旋流切割曝氣器,旋流曝氣器原理,日本旋流曝氣器,曝氣充氧設備,旋流剪切曝氣器

      國內權威機構--建設部給水排水設備產品質量監督檢驗中心提供的檢測報告數據:氧利用率21.937%,理論動力效率5.958(kg/kw*h) 。

旋流曝氣器檢測報告

 泰譽,上海泰譽,上海泰譽節能環保,泰譽環保,可提升式曝氣器,可提升曝氣,提升式曝氣器,曝氣器,曝氣頭,旋流曝氣器,旋流曝氣,旋流式曝氣器,旋流曝氣,旋流微泡曝氣器,旋流曝氣器廠家,高效旋流曝氣器,旋流曝氣頭,新型旋流曝氣器,旋流曝氣器結構圖,曝氣器價格,曝氣廠家,曝氣頭廠家,曝氣裝置,曝氣公司,上海曝氣器,進口曝氣器,旋流微泡曝氣器,旋流切割曝氣器,旋流曝氣器原理,日本旋流曝氣器,曝氣充氧設備,旋流剪切曝氣器

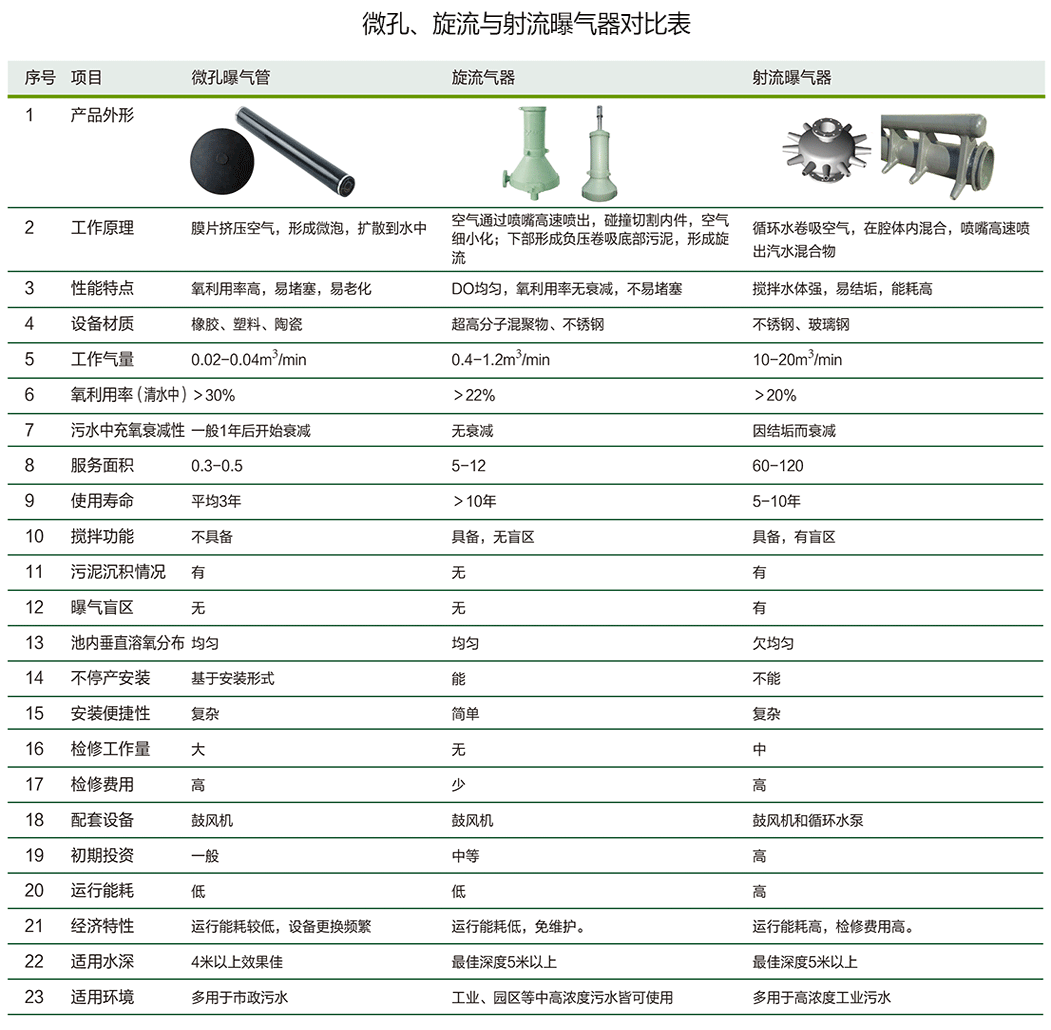

十年運行成本增加值比較



一萬噸造紙污水 主要設備參數

運行成本

(萬元)

第三年末 第五年末 第六年末 第九年末 第十年末

十年累計增加運行成本(萬元)

微孔

曝氣器




風機

風量

6000m³/h 清池費用 8   8 8

風機

功率

132kw 更換曝氣器費用 40   40 40

風機

風壓

60kPa 系統壓力的增加 三年增加5-10kPa   三年增加5-10kPa 三年增加5-10kPa
曝氣器個數 2000

阻力上升的電耗

三年累計至少增加電費(0.7元/kw)

37.42   37.42 37.42
    小計 85.42 0 85.42 85.42   256.26

射流

曝氣器



風機

風量

6000m³/h 清池費用   8     8

風機

功率

132kw 清理更換部分曝氣器   15     15

風機

風壓

60kPa 更換結垢管道   11.2     11.2
曝氣器個數 8臺

阻力上升的電耗

三年累計至少

增加電費

  15.7     15.7
射流泵流量 1750m³/h
射流泵壓力 0.12MPa
射流泵功率 90kw

射流泵增加

電耗(0.7元/kw)

  261.5     261.5
    小計   308.4     308.4 622.8

     上海泰譽曝氣器廠家從上百件案例實施中總結、開發出的模塊化安裝附件,曝氣頭和配風支管之間或由專用模具直接澆注而成一體,或直接用法蘭聯接,安裝時水面以下僅用一道焊縫聯接法蘭和風管,極大地降低了因為焊縫問題而引發的泄露、斷裂等問題。另外增加管配件工廠預制深度,實現產品和施工的標準化,減少安裝現場的施工周期,提升施工質量,間接降低旋流曝氣器價格。

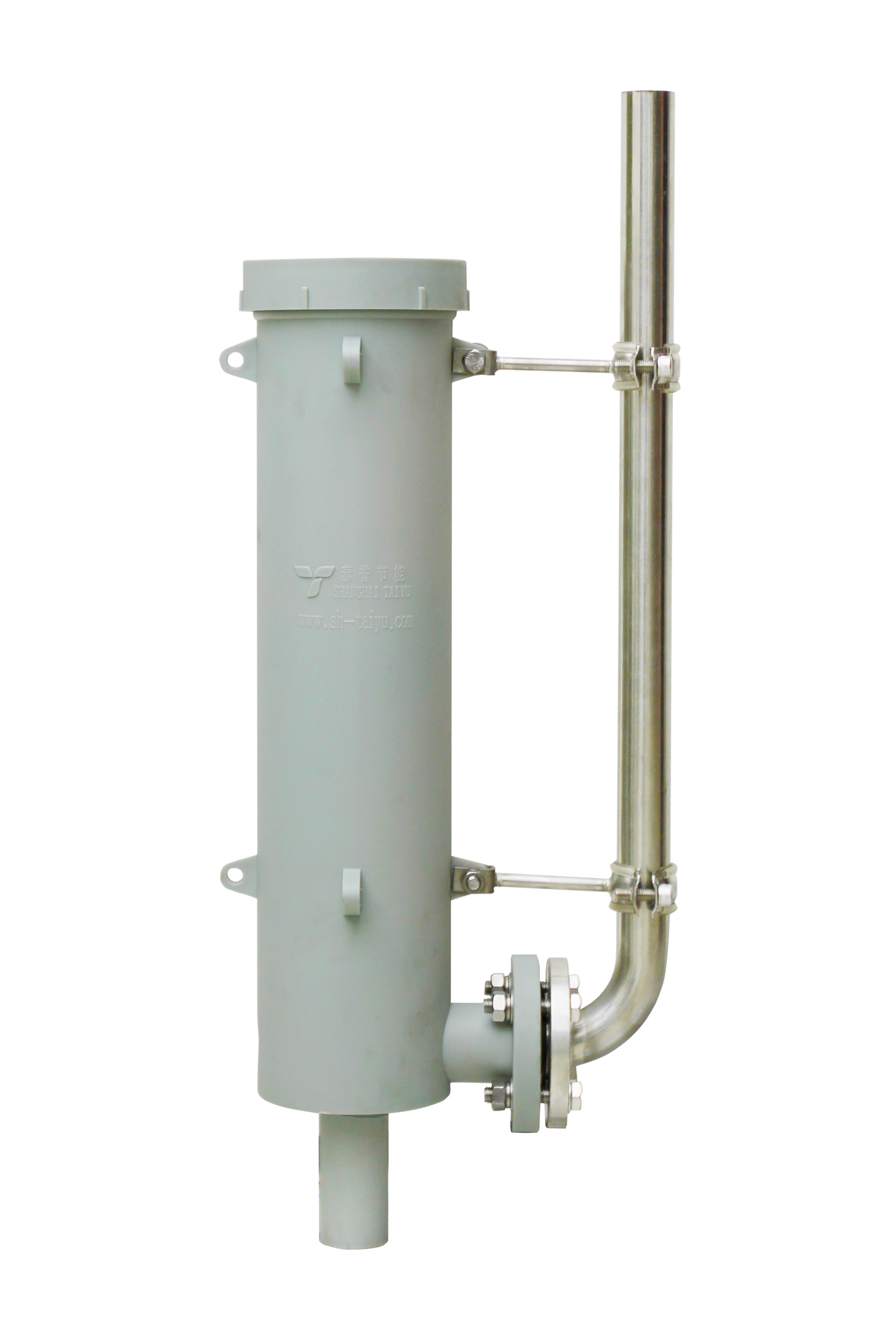

TL-450模塊附件



      該型號可提升式旋流曝氣器可接觸池底吊裝安裝,也可根據好氧池中污泥厚度調整懸空高度安裝。



TL450旋流曝氣器


      附件組成:



型號 材料名稱 材質
TL-450模塊附件 平板法蘭 SUS304
90度彎頭 SUS304
不銹鋼直管 SUS304
拉桿抱箍 SUS304

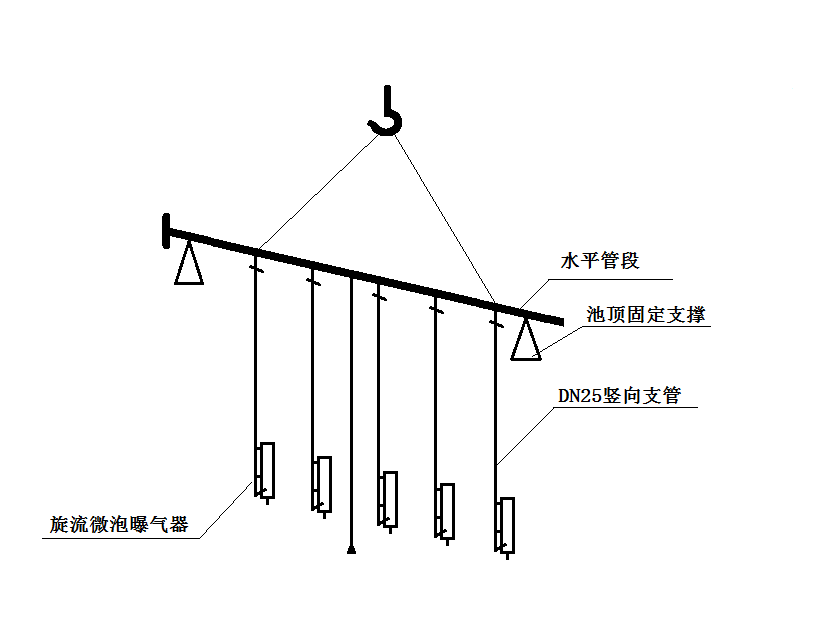

      安裝方式:當多個TL-450模塊附件采用懸吊方式進行整體安裝時,水平配風管段和上端豎向支管之間采用焊接方式聯接,每個旋流曝氣器和豎向支管之間則使用兩組法蘭進行聯接,之后利用吊車進行整體安裝即可。

旋流曝氣器安裝方式
